沈阳秀展XZZK-1UPC16TY16-V16简介

沈阳秀展XZZK-1UPC16TY16-V16简介 www.syitdk.com

沈阳秀展XZZK-1UPC16TY16-V16简介170314

（点击下载）

硬件特点：

1、19寸1U铝合金机箱设计，符合国际机箱标准，可安装于任何19英寸的机柜上。

2、利用CAN总线的软件协议、485的电气特性,总线通信速度115200，最远300米，

可用秀展中继模块延长距离，单片机采用4个IO口进行高速数据收发，多主机模式，

秀展中控自主研发的总线仲裁机制，可以兼容秀展中控全系列设备，本总线不对外开放。

3、1路双向RS232通信接口可以和中控电脑主板通信（通信速度9600/115200可选，

115200通信速度下，可以长期稳定的输出数据，不会烧电路）。

4、1路RJ45以太网通信接口可以和中控电脑主机通信(用户选配)。

5、无线通信总线系统，适用于现场无法布线的情况（用户选配）。

6、16路强驱动电脑开关机控制电路，控制距离可达270米。

7、16路强驱动型RS232发射端口，所有串口可设置,例如投影机开关机，

通信速度1200~115200任意设置，支持E校验，9600通信速度可远传260米以上，

有可见光指示，115200通信速度下,可远传90米，可以长期稳定的输出数据，不会烧电路。

8、16路强驱动红外发射接口每路电流500MA，有可见光指示，支持同时控制多台

相同或不同的红外设备，采用红外录相播放方式，通吃所有红外设备。

9、60路红外波形储存录相通道，主控单片机内置功能，不是市面上廉价的扩展的红外学习编解模块。

10、内置时序储存功能，最长64K字节，可上电自动运行时序（标配功能），可来人感应运行，

可划卡运行，硬件选配。前面板内置一键开馆、一键闭馆手动按键（标配）,

内置主机ID设置按钮，内置红外学习按钮。

11、前面板内置128X64双色OLED显示屏，可显示本机ID，电脑开关机状态，

投影机开关机状态，红外发射状态，总线数据，用户自定义LOGO，投影机电流实测值，

精度0.01A。显示红外发送的端口和储存通道，方便调试和排障。

12、数据储存有硬件电路保护，不丢数据。

13、独立的硬件看门狗，死机自恢复。

14、遥控界面为IPAD APP，苹果手机APP，安卓手机APP，安卓平板电脑APP，秀展86墙壁控制面板。

秀展总线特点：

1、115200的通信速度可传输一箱网线300米。

2、每300米一个中继。

3、支持多主机传输结构。每个节点可以突发式的向总线发送数据。

4、利用CAN总线的软件协议、485的电气特性。

整体图示：

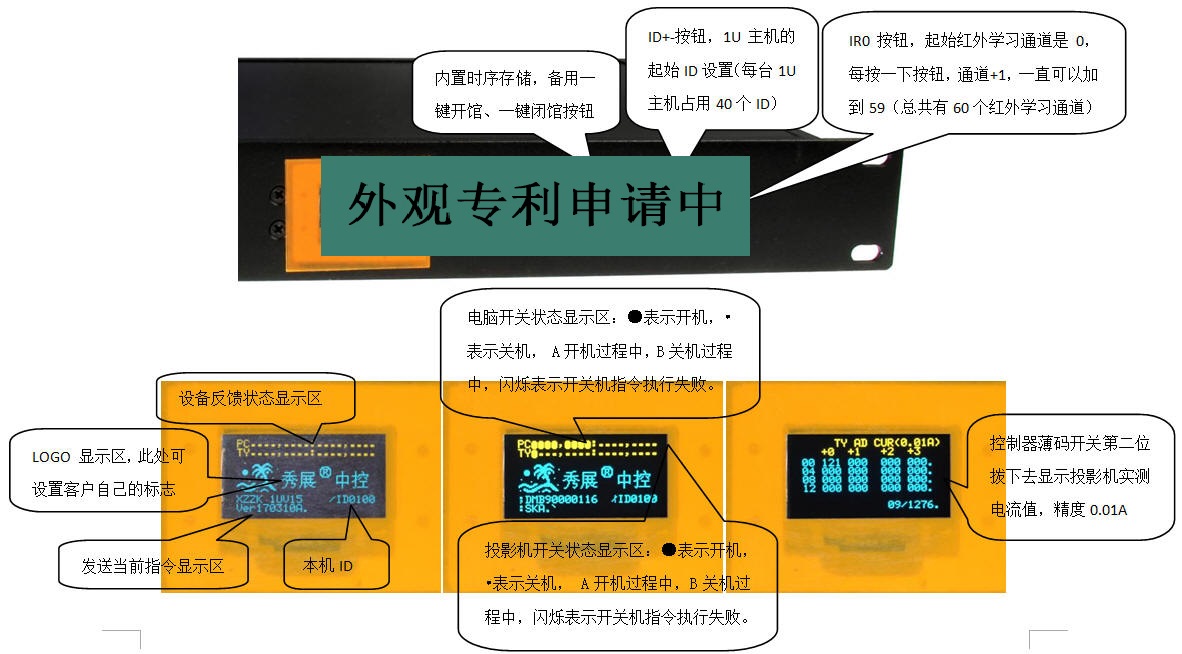

前面板

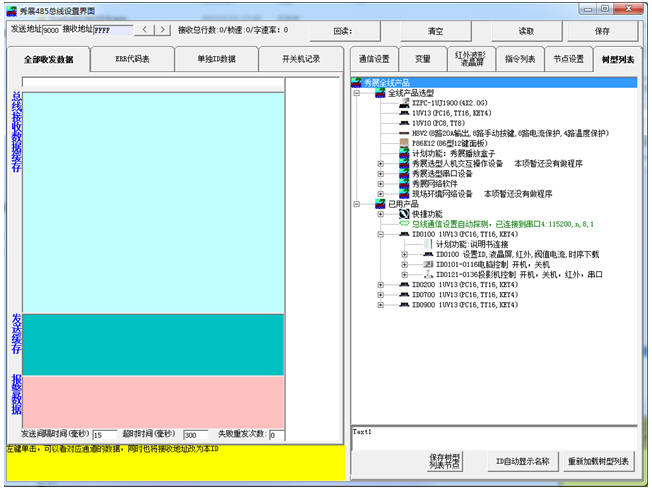

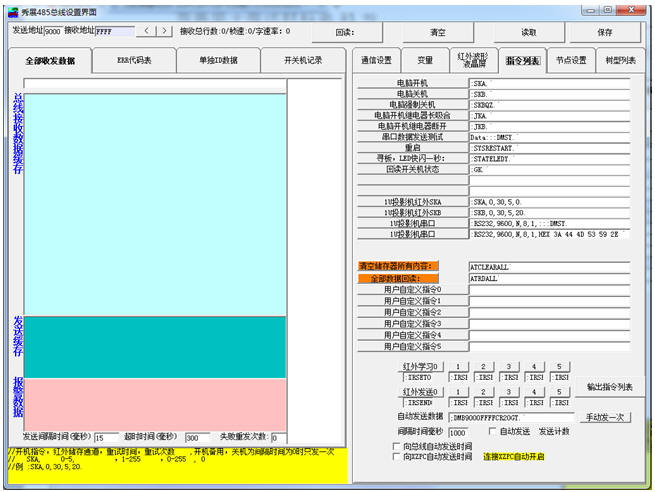

软件截图

现场照片
